Lutowane 2 - stopniowe

Wymiennik XB04 - lutowany 2-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice
  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1036
 XB04-2 2
 G 3/4" A x 20mm 20/20 25
004B1037 XB04-2
 2
 G 3/4" A x 20mm 26/26

25
004B1038 XB04-2 2 G 3/4" A x 20mm 30/30 25
004B1039 XB04-2 2 G 3/4" A x 20mm 36/36 25
004B1040 XB04-2 2 G 3/4" A x 20mm 40/40 25
004B1041 XB04-2 2 G 3/4" A x 20mm 46/46 25
004B1042 XB04-2 2 G 3/4" A x 20mm 50/50 25
004B1043 XB04-2 2 G 3/4" A x 20mm 56/56 25
004B1044 XB04-2 2 G 3/4" A x 20mm 60/60 25

Wymiennik XB10 - lutowany 2-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice
  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B3010
 XB10-2
20/20		 2 G 1" A 20/20 25
004B3013 XB10-2
26/26
 2
 G 1" A 26/26

25
004B3015 XB10-2
30/30		 2
 G 1" A 30/30 25
004B3018 XB10-2
36/36		 2
 G 1" A 36/36 25
004B3020 XB10-2
40/40		 2
 G 1" A 40/40 25
004B3023 XB10-2
46/46		 2 G 1" A 46/46 25
004B3025 XB10-2
50/50		 2 G 1" A 50/50 25
004B3028 XB10-2
56/56		 2 G 1" A 56/56 25
004B3030 XB10-2
60/60		 2 G 1" A 60/60 25

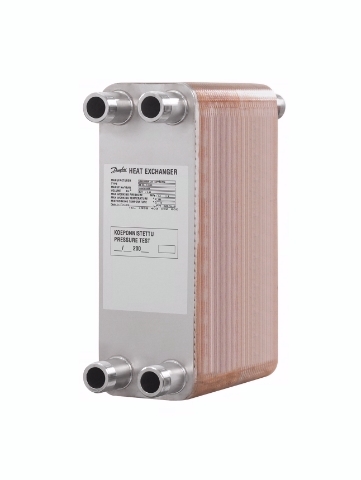

Wymiennik XB20 - lutowany 2-stopniowy


Nr katalogowy Typ Ilość
stopni
  Średnice
  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B3220
 XB20-2
40/40		 2 G 1"
 40/40 25
004B3223 XB20-2
46/46
 2
 G 1" 46/46

25
004B3225 XB20-2
50/50		 2 G 1" 50/50 25
004B3228 XB20-2
56/56		 2 G 1" 56/56 25
004B3230 XB20-2
60/60		 2 G 1" 60/60 25

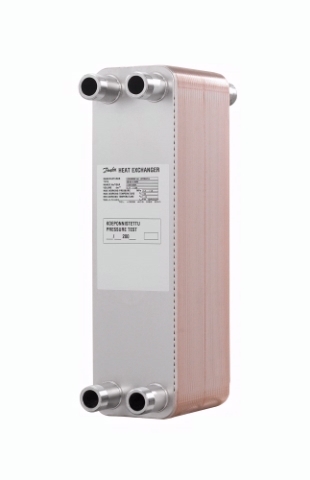

Wymiennik XB30 - lutowany 2-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice
  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B3410
 XB30-2
20/20		 2 G1" A
 20/20 25
004B3413 XB30-2
26/26
 2
 G1" A 26/26

25
004B3415 XB30-2
30/30		 2 G1" A 30/30 25
004B3418 XB30-2
36/36		 2 G1" A 36/36 25
004B3420 XB30-2
40/40		 2 G1" A 40/40 25
004B3423 XB30-2
46/46		 2 G1" A 46/46 25
004B3425 XB30-2
50/50		 2 G1" A 50/50 25



Wymiennik XB51 H/L - lutowany 2-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice
  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B3615
 XB51H-2
30/30		 2
 G 2"A
 30/30 25
004B3618 XB51H-2
36/36
 2
 G 2"A 36/36

25
004B3620 XB51H-2
40/40		 2 G 2"A 40/40 25
004B3623 XB51H-2
46/46		 2 G 2"A 46/46 25
004B3625 XB51H-2
50/50		 2 G 2"A 50/50 25
004B3628 XB51H-2
56/56		 2 G 2"A 56/56 25
004B3630 XB51H-2
60/60		 2 G 2"A 60/60 25
004B3633 XB51H-2
66/66		 2 G 2"A 66/66 25
004B3635 XB51H-2
70/70		 2 G 2"A 70/70 25
