Lutowane 1- stopniowe

Wymiennik XB04 - lutowany 1-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice
  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1011
 XB04-18      1
G 3/4" A x 20mm 8 25
004B1012 XB04-110
 1
 G 3/4" A x 20mm 10

25
004B1014 XB04-116 1 G 3/4" A x 20mm 16 25
004B1016 XB04-120 1 G 3/4" A x 20mm 20 25
004B1017 XB04-126 1 G 3/4" A x 20mm 26 25
004B1019 XB04-130 1 G 3/4" A x 20mm 30 25
004B1021 XB04-136 1 G 3/4" A x 20mm 36 25
004B1023 XB04-140 1 G 3/4" A x 20mm 40 25
004B1024 XB04-150 1 G 3/4" A x 20mm 50 25
004B1026 XB04-160 1 G 3/4" A x 20mm 60 25

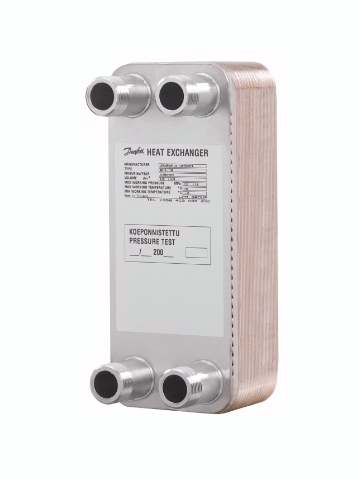

Wymiennik XB10 - lutowany 1-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice  króćców
Liczba płyt

 Maks.ciśnienie
robocze [bar]
004B1004
 XB10-18 1 G 1"
8 25
004B1005 XB10-110
 1
 G 1"
 10

25
004B1008 XB10-116 1 G 1"
 16 25
004B1010 XB10-120 1 G 1"
 20 25
004B1013 XB10-126 1 G 1"
 26 25
004B1015 XB10-130 1 G 1"
 30 25
004B1018 XB10-136 1 G 1"
 36 25
004B1020 XB10-140 1 G 1"
 40 25
004B1025 XB10-150 1 G 1"
 50 25
004B1030 XB10-160 1 G 1"
60 25
004B1035 XB10-170 1 G 1" 70 25

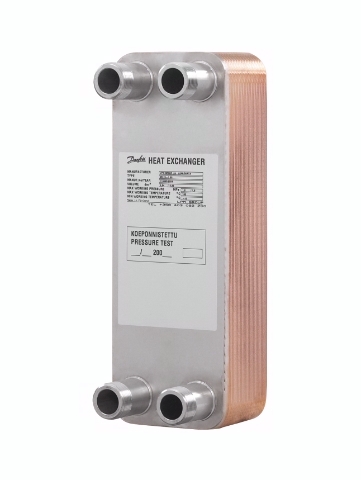

Wymiennik XB20 - lutowany 1-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1205 XB20-110
 1
 G 1"
 10

25
004B1208 XB20-116 1 G 1"
 16 25
004B1210 XB20-120 1 G 1"
 20 25
004B1213 XB20-126 1 G 1"
 26 25
004B1215 XB20-130 1 G 1"
 30 25
004B1218 XB20-136 1 G 1"
 36 25
004B1220 XB20-140 1 G 1"
 40 25
004B1225 XB20-150 1 G 1"
 50 25
004B1230 XB20-160 1 G 1"
60 25
004B1235 XB20-170 1 G 1" 70 25

Wymiennik XB24 - lutowany 1-stopniowy




Nr katalogowy Typ Ilość
stopni
  Średnice
  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1027 XB24-110
 1
 G 3/4" A x 20mm 10

25
004B1028 XB24-116 1 G 3/4" A x 20mm 16 25
004B1029 XB24-120 1 G 3/4" A x 20mm 20 25
004B1031 XB24-126 1 G 3/4" A x 20mm 26 25
004B1032 XB24-130 1 G 3/4" A x 20mm 30 25
004B1033 XB24-136 1 G 3/4" A x 20mm 36 25
004B1034 XB24-140 1 G 3/4" A x 20mm 40 25
004B1067 XB24-150 1 G 3/4" A x 20mm 50 25
004B1068 XB24-160 1 G 3/4" A x 20mm 60 25
004B1069 XB24-170 1 G 3/4" A x 20mm 70 25

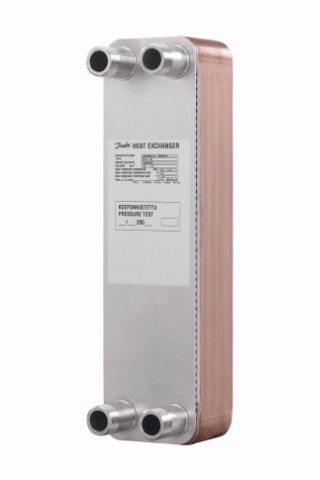

Wymiennik XB30 - lutowany 1-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1405 XB30-110
 1
 G 1"
 10

25
004B1408 XB30-116 1 G 1"
 16 25
004B1410 XB30-120 1 G 1"
 20 25
004B1413 XB30-126 1 G 1"
 26 25
004B1415 XB30-130 1 G 1"
 30 25
004B1418 XB30-136 1 G 1"
 36 25
004B1420 XB30-140 1 G 1"
 40 25
004B1425 XB30-150 1 G 1"
 50 25
004B1430 XB30-160 1 G 1"
60 25
004B1435 XB30-170 1 G 1" 70 25
004B1440 XB30-180 1 G 1" 80 25
004B1445 XB30-190 1 G 1" 90 25
004B1450 XB30-1100 1 G 1" 100 25

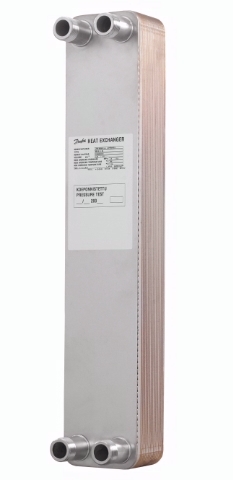

Wymiennik XB40 - lutowany 1-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1605 XB40-110
 1
 G 1"
 10

25
004B1608 XB40-116 1 G 1"
 16 25
004B1610 XB40-120 1 G 1"
 20 25
004B1613 XB40-126 1 G 1"
 26 25
004B1615 XB40-130 1 G 1"
 30 25
004B1618 XB40-136 1 G 1"
 36 25
004B1620 XB40-140 1 G 1"
 40 25
004B1625 XB40-150 1 G 1"
 50 25
004B1630 XB40-160 1 G 1"
60 25
004B1635 XB40-170 1 G 1" 70 25
004B1640 XB40-180 1 G 1" 80 25
004B1645 XB40-190 1 G 1" 90 25
004B1650 XB40-1100 1 G 1" 100 25

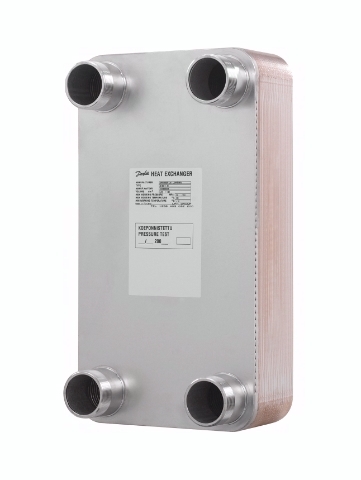

Wymiennik XB50 - lutowany 1-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1103 XB51H-1SB30
 1
 G 2" x 50mm
 30

25
004B1104 XB51H-1SB36 1 G 2" x 50mm 36 25
004B1105 XB51H-1SB40 1 G 2" x 50mm 40 25
004B1106 XB51H-1SB50 1 G 2" x 50mm 50 25
004B1107 XB51H-1SB60 1 FL DN50 x DN50
 60 25
004B1108 XB51H-1SB70 1 FL DN50 x DN50 70 25
004B1109 XB51H-1SB80 1 FL DN50 x DN50 80 25
004B1110 XB51H-1SB90 1 FL DN50 x DN50 90 25
004B1111 XB51H-1SB
100		 1 FL DN50 x DN50 100 25
004B1112 XB51H-1SB
110		 1 FL DN50 x DN50 110 25
004B1114 XB51H-1SB 120 1 FL DN50 x DN50 120 25
004B1815 XB51H-130 1 G 2" 30 25
004B1818 XB51H-136 1 G 2" 36 25
004B1820 XB51H-140 1 G 2" 40 25
004B1825 XB51H-150 1 G 2" 50 25
004B1830 XB51H-160 1 G 2" 60 25
004B1835 XB51H-170 1 G 2" 70 25
004B1840 XB51H-180 1 G 2" 80 25
004B1845 XB51H-190 1 G 2" 90 25
004B1850 XB51H-1100 1 G 2" 100 25
004B1855 XB51H-1110 1 G 2" 110 25
004B1860 XB51H-1120 1 G 2" 120 25

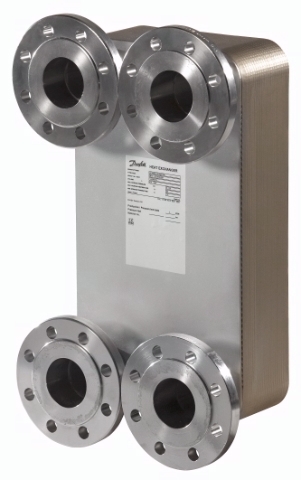

Wymiennik XB60 - lutowany 1-stopniowy
Nr katalogowy Typ Ilość
stopni
  Średnice  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
004B1115 XB60H-1SB90
 1
 FL DN65 x 65mm
 90

25
004B1116 XB60H-1SB100 1 FL DN65 x 65mm 100
 25
004B1117 XB60H-1SB110 1 FL DN65 x 65mm 110
 25
004B1118 XB60H-1SB120 1 FL DN65 x 65mm 120
 25
004B1119 XB60H-1SB140 1 FL DN65 x 65mm 140 25
004B1120 XB60H-1SB160 1 FL DN65 x 65mm 160 25
004B1136 XB60H-1SB70 1 FL DN65 x 65mm 70 25
004B1138 XB60H-1SB80 1 FL DN65 x 65mm 80 25
004B2035 X601H-1 70 1 DN65
 70 25
004B2040 XB60H-1 80 1 DN65 80 25
004B2045 XB60H-1 90 1 DN65 90 25
004B2050 XB60H-1 100 1 DN65 100 25
004B2055 XB60H-1 110
 1 DN65 110
 25
004B2060 XB60H-1 120 1 DN65 120 25
004B2070 XB60H-1 140 1 DN65 140 25
004B2080 XB60H-1 160 1 DN65 160 25

Wymiennik XB70 H/L/M - lutowany 1-stopniowy

Nr katalogowy Typ Ilość
stopni
  Średnice  króćców
Liczba płyt  Maks.ciśnienie
robocze [bar]
XB70H-1
004B2012 XB70H-150 1 FL DN65 x DN100 50 25/16
004B2013 XB70H-160 1 FL DN65 x DN100 60 25/16
004B2014 XB70H-170 1 FL DN65 x DN100 70 25/16
004B2015 XB70H-180 1 FL DN65 x DN100 80 25/16
004B2016 XB70H-190 1 FL DN65 x DN100 90 25/16
004B2017 XB70H-1100
 1 FL DN65 x DN100 100 25/16
004B2018 XB70H-1110
 1 FL DN65 x DN100 110 25/16
004B2019 XB70H-1120
 1 FL DN65 x DN100 120 25/16
004B2020 XB70H-1140
 1 FL DN65 x DN100 140 25/16
004B2021 XB70H-1160
 1 FL DN65 x DN100 160 25/16
004B2022 XB70H-1180
 1 FL DN65 x DN100 180 25/16
004B2023 XB70H-1200
 1 FL DN65 x DN100 200 25/16
XB70L-1
004B2425 XB70L-150 1 FL DN65 x DN100 50
 25/16
004B2430 XB70L-160 1 FL DN65 x DN100 60 25/16
004B2435 XB70L-170 1 FL DN65 x DN100 70 25/16
004B2440 XB70L-180 1 FL DN65 x DN100 80 25/16
004B2445 XB70L-190 1 FL DN65 x DN100 90 25/16
004B2450 XB70L-1100 1 FL DN65 x DN100 100 25/16
004B2455 XB70L-1110 1 FL DN65 x DN100 110 25/16
004B2460 XB70L-1120 1 FL DN65 x DN100 120 25/16
004B2470 XB70L-1140 1 FL DN65 x DN100 140 25/16
004B2480 XB70L-1160 1 FL DN65 x DN100 160 25/16
004B2490 XB70L-1180 1 FL DN65 x DN100 180 25/16
004B2499 XB70L-1200 1 FL DN65 x DN100 200 25/16
XB70M-1
004B2000 XB70M-150 1 FL DN65 x DN100 50 25/16
004B2001 XB70M-160 1 FL DN65 x DN100 60 25/16
004B2002 XB70M-170 1 FL DN65 x DN100 70 25/16
004B2003 XB70M-180 1 FL DN65 x DN100 80 25/16
004B2004 XB70M-190 1 FL DN65 x DN100 90 25/16
004B2005 XB70M-1100 1 FL DN65 x DN100 100 25/16
004B2006 XB70M-1110 1 FL DN65 x DN100 110 25/16
004B2007 XB70M-1120 1 FL DN65 x DN100 120 25/16
004B2008 XB70M-1140 1 FL DN65 x DN100 140 25/16
004B2009 XB70M-1160 1 FL DN65 x DN100 160 25/16
004B2010 XB70M-1180 1 FL DN65 x DN100 180 25/16
004B2011 XB70M-1200 1 FL DN65 x DN100 200 25/16
