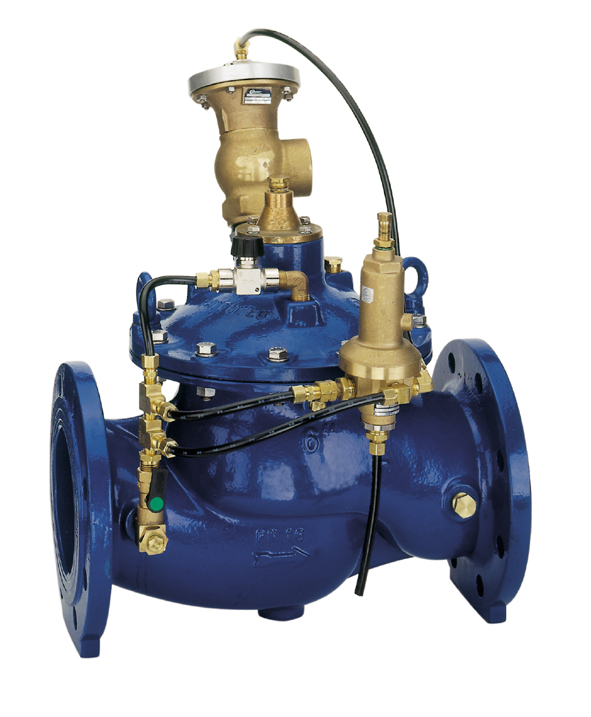

Szybko reagujący zawór upustowy SV300 jest uruchamiany przepływającym przez niego medium za pomocą zaworu pilotowego.
Najczęściej jest instalowany na odcinkach zasilania i zabezpiecza części instalacji o niższym ciśnieniu przed ryzykiem wystąpienia zbyt wysokiego ciśnienia, które może być spowodowane np. przez pompy. Jeśli ciśnienie na wejściu wzrośnie do nastawionego ciśnienia otwarcia wtedy zawór się gwałtownie otwiera do pozycji maksymalnego przepływu. Jeśli ciśnienie spadnie do nastawionej wartości - zamyka się powoli aby nie doprowadzić do uderzenia hydraulicznego.
|
Medium
|
woda |
Dodatkowy opis:
- nastawialne ciśnienie otwarcia 1 - 7 bar.
- duży przepływ
- mały ciężar i zwarta budowa
- powlekany proszkowo wewnątrz i na zewnątrz - materiałem fizjologicznie i toksycznie bezpiecznym
- wbudowany obwód regulacji i zawory kulowe
Dokumentacja techniczna
|
||||||||||||||||||||
| DN | Kvs | Typ | ||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| mm | ||||||||||||||||||||
| 50 | 43 | SV300-50A  |
||||||||||||||||||
| 65 | 43 | SV300-65A |
||||||||||||||||||
| 80 | 103 | SV300-80A |
||||||||||||||||||
| 100 | 167 | SV300-100A |
||||||||||||||||||
| 150 | 407 | SV300-150A |
||||||||||||||||||
| 200 | 676 | SV300-200A |
||||||||||||||||||
| 250 | 1160 | SV300-250A |
||||||||||||||||||
| 300 | 1600 | SV300-300A |
||||||||||||||||||
| 350 | 1600 | SV300-350A |
||||||||||||||||||
| 400 | 3300 | SV300-400A |
||||||||||||||||||
| 450 | 3300 | SV300-450A |
||||||||||||||||||
|
||||||||||||||||||||
| Opis | Typ | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Komplet uszczelnień do DN 50 | 0903750 |
|||||||||||||||||||
| Komplet uszczelnień do DN 65 | 0903751 |
|||||||||||||||||||
| Komplet uszczelnień do DN 80 | 0903752 |
|||||||||||||||||||
| Komplet uszczelnień do DN 100 | 0903753 |
|||||||||||||||||||
| Komplet uszczelnień do DN 150 | 0903754 |
|||||||||||||||||||
| Komplet uszczelnień do DN 200 | 0903755 |
|||||||||||||||||||
| Komplet uszczelnień do DN 250 | 0903756 |
|||||||||||||||||||
| Komplet uszczelnień do DN 300 | 0903757 |
|||||||||||||||||||
| Komplet uszczelnień do DN 350 | 0903758 |
|||||||||||||||||||
| Komplet uszczelnień do DN 400 | 0903759 |
|||||||||||||||||||
| Komplet uszczelnień do DN 450 | 0903760 |
|||||||||||||||||||
| Wymienny zawór pilotowy dla wszystkich wielkości | CX-PS |
|||||||||||||||||||
