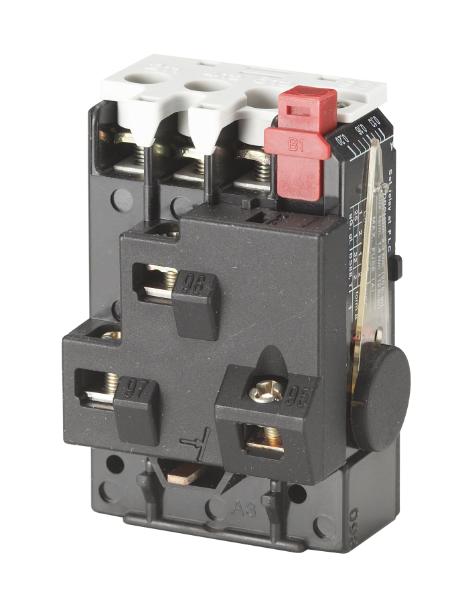

Przekaźniki termiczne TI C serii 16-30

Przekaźniki termiczne TI 16C - 30C przeznaczone są do zakresu 0,13 - 32A oraz ochraniają silniki indukcyjne o mocy do 15 kW przed przeciążeniem. Urządzenia te zabezpieczają obwody silników indukcyjnych przed przeciążeniem oraz zanikiem fazy czy zwarciem między zwojowym. Przekaźniki wyposażone są w dwa styki sygnałowe oraz możliwość automatycznego "uzbrajania" się urządzenia po wystygnięciu termobimetali. TI 16C - 30C mają zabezpieczenie - wyzwalanie jednofazowe, co oznacza przyśpieszone wyzwolenie w przypadku zaniku fazy. Jest to szczególnie istotne dla silników z uzwojeniem połączeń w trójkąt.

  • Do użytku z ministycznikami CI 6 - CI 30
  • Niewielki rozmiar
  • Przycisk stop / zerowanie
  • Automatyczne lub manualne zerowanie
  • Przycisk test
  • Podwójna skala do startu bezpośredniego lub do startu Y-∆
  • Styki sygnałowe z separacją galwaniczną
  • Zabezpieczenie przed zanikiem fazy



Dokumentacja techniczna



Prąd In

A

Prąd In

gwiazda - trójkąt

A

Bezpieczniki

typ 1         typ2

A              A

 Stycznik       Numer katalogowy
       Typ
 0.13 - 0.20
    25 - CI 6 047H0200 TI 16C
0.19 - 0.29 25 - CI 6 047H0201 TI 16C
0.27 - 0.42 25 2 CI 6 047H0202 TI 16C
0.4 - 0.62 25 2 CI 6 047H0203 TI 16C
0.6 - 0.92 25 4 CI 6 047H0204 TI 16C
0.85 - 1.3 25 4 CI 6 047H0205 TI 16C
1.2 - 1.9 25 6 CI 6 047H0206 TI 16C
1.8 - 2.8 3.2 - 4.8 25 6 CI 6 047H0207 TI 16C
2.7 - 4.2 4.7 - 7.3 25 16 CI 6 047H0208 TI 16C
4 - 6.2 6.9 - 10.7 35 20 CI 6 047H0209 TI 16C
6 - 9.2 10 - 16 50 20 CI 9
 047H0210 TI 16C
8 - 12 13 - 20.8 63 25 CI 12 047H0211 TI 16C
11 - 16 19 - 27 80 25 CI 16 047H0212 TI 16C
15 - 20 26 - 35 80 35 CI 20 047H0213 TI 25C
19 - 25 33 - 43 80 63 CI 25 047H0214 TI 25C
24 - 32 41 - 55 80 63 CI 30 047H0215 TI 30C
