Zawory AVTA

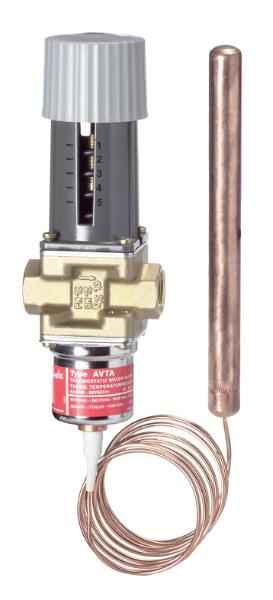

AVTA, Zawory termostatyczne do wody chłodzącej z czujnikiem

AVTA jest zaworem termostatycznym bezpośredniego działania używanym do wody chłodzącej. Zawór ten jest szeroko stosowany przy połączeniach z urządzeniami hydraulicznymi, i często nazywany "zainstaluj i zapomnij" dzięki jego dużej niezawodności.

  • Zawory wodne bezpośredniego działania do bieżącej kontroli przepływu wody, współpracujące
    z czujnikiem temperatury
  • Czujnik z wypełnieniem absorpcyjnym, masowym lub uniwersalnym
  • Otwierają się wraz ze wzrostem temperatury
  • Korpus wykonany ze stali nierdzewnej lub mosiądzu
  • Stosowane przy bardzo agresywnych mediach, dostępne są również zawory wykonane z tytanu





Dokumentacja techniczna

Instrukcja montażu



Charakterystyka wypełnień czujnika:

  • Adsorpcja - wypełnienie adsorpcyjne - czujnik może być montowany w dowolnym miejscu - dotyczy
    to zarówno położenia jak i temperatury.
  • Masa - wypełnienie masowe - czujnik musi być skierowany ku górze i zamontowany w miejscu cieplejszym niż zawór.
  • Uniwersalny - wypełnienie uniwersalne - czujnik musi być umieszczony poziomo lub skierowany ku dołowi
    i może być zamontowany w miejscu cieplejszym lub chłodniejszym niż zawór.
Nr katalogowy Typ Przyłącze  Kvs m3/h   Zakres
temperatury medium		  Materiał
korpusu
 Wypełnienie
 Dł. rurki
kapilarnej mm
003N1144 AVTA 10 G 3/8 1,4 10 - 80°C      Mosiądz
Adsorpcja 2.300 mm
003N1162 AVTA 10 G 3/8 1,4 25 - 65°C Mosiądz Uniwersalny 2.000 mm
003N1168 AVTA 10 G 3/8 1,4 50 - 90°C Mosiądz Uniwersalny 2.000 mm



Nr katalogowy Typ Przyłącze  Kvs m3/h   Zakres
temperatury medium		  Materiał
korpusu
 Wypełnienie
 Dł. rurki
kapilarnej mm
003N0034 AVTA 15 G 1/2 1.9 25 - 65°C Mosiądz Masa
5.000 mm
003N0041
 AVTA 15 G 1/2 1.9 25 - 65°C Mosiądz Uniwersalny
2.000 mm
003N0042 AVTA 15 G 1/2 1.9 0 - 30°C Mosiądz  Masa 2.000 mm
003N0045 AVTA 15 G 1/2 1.9 25 - 65°C Mosiądz  Masa 2.000 mm
003N0107 AVTA 15 G 1/2 1.9 10 - 80°C Mosiądz  Adsorpcja 2.300 mm
003N0299 AVTA 15 G 1/2 1.9 25 - 65°C Mosiądz Masa 2.000 mm
003N2132 AVTA 15 G 1/2 1.9 0 - 30°C Mosiądz Uniwersalny 2.000 mm
003N2150 AVTA 15 G 1/2 1.9 10 - 80°C Stal nierdzewna Adsorpcja 2.300 mm
003N2162 AVTA 15 G 1/2 1.9 25 - 65°C Mosiądz Uniwersalny 2.000 mm
003N2182 AVTA 15 G 1/2 1.9 50 - 90°C Mosiądz Uniwersalny 2.000 mm



Nr katalogowy Typ Przyłącze  Kvs m3/h   Zakres
temperatury medium		  Materiał
korpusu
 Wypełnienie
 Dł. rurki
kapilarnej mm
003N0031 AVTA 20 G 3/4 3,4 25 - 65°C Mosiądz Uniwersalny 2.000 mm
003N0043 AVTA 20 G 3/4 3,4 0 - 30°C Mosiądz Masa 2.000 mm
003N0046 AVTA 20 G 3/4 3,4 25 - 65°C Mosiądz Masa 2.000 mm
003N0108 AVTA 20 G 3/4 3,4 10 - 80°C Mosiądz Adsorpcja 2.300 mm
003N3132 AVTA 20 G 3/4 3,4 0 - 30°C Mosiądz Uniwersalny 2.000 mm
003N3150 AVTA 20 G 3/4 3,4 10 - 80°C Stal nierdzewna Adsorpcja 2.300 mm
003N3162 AVTA 20 G 3/4 3,4 25 - 65°C Mosiądz Uniwersalny 2.000 mm
003N3165 AVTA 20 G 3/4 3,4 25 - 65°C Mosiądz Uniwersalny 5.000 mm
003N3182 AVTA 20 G 3/4 3,4 50 - 90°C Mosiądz Uniwersalny 2.000 mm



Nr katalogowy Typ Przyłącze  Kvs m3/h   Zakres
temperatury medium		  Materiał
korpusu
 Wypełnienie
 Dł. rurki
kapilarnej mm
003N0032 AVTA 25 G 1 5,5 25 - 65°C       Mosiądz
Uniwersalny 2.000 mm
003N0047 AVTA 25 G 1 5,5 25 - 65°C Mosiądz Masa 2.000 mm
003N0109 AVTA 25 G 1 5,5 10 - 80°C Mosiądz Adsorpcja 2.000 mm
003N4132 AVTA 25 G 1 5,5 0 - 30°C Mosiądz Uniwersalny 2.300 mm
003N4162 AVTA 25 G 1 5,5 25 - 65°C Mosiądz Uniwersalny 2.000 mm
003N4165 AVTA 25 G 1 5,5 25 - 65°C Mosiądz Uniwersalny 2.300 mm
003N4182 AVTA 25 G 1 5,5 50 - 90°C Mosiądz Uniwersalny 2.000 mm
003N4183 AVTA 25 G 1 5,5 50 - 90°C Mosiądz Uniwersalny 5.000 mm
