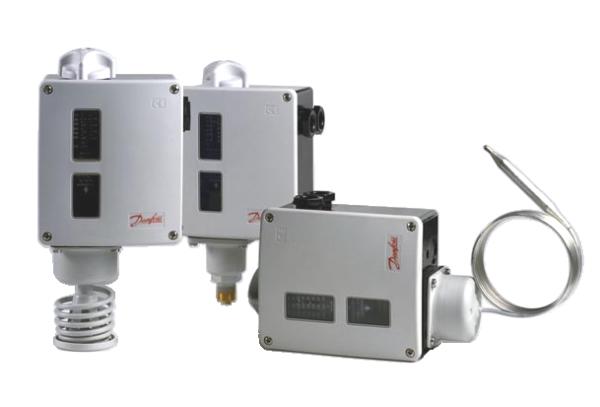

Termostaty RT

Termostaty RT są używane w głównych dziedzinach przemysłu oraz w przemyśle okrętowym.
Seria termostatów RT zawiera zarówno termostaty z oddalonym czujnikiem cylindrycznym jak i termostaty z czujnikiem komorowym lub kanałowym.
W przypadku najbardziej popularnych termostatów z czujnikiem cylindrycznym, czujnik ten znajduje się na końcu kapilary.
Wyłączniki RT są w ofercie Danfossa od ponad 60 lat

  • Zakres temperatur: od 60°C do 300°C
  • Wymienny system styków
  • Dostępne także z pozłacanymi stykami
  • Fail-safe
  • Stała lub ustawialna mechaniczna różnica załączeń
  • Stopień ochrony IP66
  • Dostępne w wersji z minimum lub maksimum resetem (IP54)
  • Dostępne również ze strefą neutralną
  • Posiadają wszystkie istotne Morskie Uznania Typu



Dokumentacja techniczna



Termostaty z oddalonym czujnikiem cylindrycznym

Zakres nastaw

ºC

 Mechaniczna różnica załączeń

Maksymalna

temperatura

czujnika

ºC

Długkość

kapilary

m

Rodzaj

wypełniania

 Typ Numer katalogowy

Przy najniższej

nastawie ºC

Przy najwyższej

nastawie ºC


-60 do - 25 1,7 do 7 1 do 3 150 2 A RT 10 017-507766
-45 do -15 2,2 do 10 1 do 4,5 150 2 A RT 9 017-506666
-25 do 15 2,8 do 10 1 do 4 150 2 A RT 3 017-501466
-25 do 15 2 do 10 2,5 do 14 150 2 B RT 7 017-505366
-25 do 15 2 do 10 2,5 do 14 150 5 B RT 7 017-505566
-25 do 15 2 do 10 2,5 do 14 150 8 B RT 7 017-505666
-5 do 30 2 do 8 2 do 10 150 2 B RT 14 017-509966
-5 do 30 2 do 8 2 do 10 150 5 B RT 14 017-510166
-5 do 30 2 do 8 2 do 10 150 8 B RT 14 017-510266
-5 do 50 2 do 9 3 do 19 150 2 B RT 26 017-518066
20 do 90 4 do 20 2 do 7 120 2 C RT 106 017-504866   017-504966
25 do 90 2,4 do 10 3,5 do 20 300 2 B RT 101 017-500366 017-500466 017-500566
25 do 90 2,4 do 10 3,5 do 20 300 5 B RT 101 017-502266 017-502366
30 do 140 5 do 20 4 do 14 220 2 B RT 108 017-506066
70 do 150 6 do 25 1,8 do 8 215 2 C RT 107 017-513566 017-513666 017-513766
70 do 150 6 do 25 1,8 do 8 215 5 C RT 107 017-514066 017-514166 017-514366
120 do 215 7 do 30 1,8 do 9 260 2 C RT 120 017-520866 017-521466
150 do 250 6,5 do 30 1,8 do 9 300 2 C RT 123 017-522066 017-522466
150 do 250 6,5 do 30 1,8 do 9 300 5 C RT 123 017-522266
200 do 300 5 do 25 2,5 do 10 350 2 C RT 124 017-522766 017-523166
200 do 300 5 do 25 2,5 do 10

350

 5 C RT 124 017-522966



Termostaty z czujnikiem komorowym(bez kapilary), kanałowym (z kapilarą)
i czujnikiem z rurki kapilarnej.

Zakres nastaw

ºC

 Mechaniczna różnica załączeń

Maksymalna

temperatura

czujnika

ºC

Długkość

kapilary

m

Rodzaj

wypełniania

 Typ Numer katalogowy

Przy najniższej

nastawie ºC

Przy najwyższej

nastawie ºC
-50 do -15 2,2 do 7 1,5 do 5 100 cz. komorowy A RT 17 017-511766
-30 do 0 1,5 do 6 1 do 3 66 cz. komorowy A RT 11 017-508366
-5 do 30 1,5 do 7 1,2 do 4 75 cz. komorowy A RT 4 017-503666
10 do 35 specjalny termostat do wentylacji 92 cz. komorowy B RT 115 017-519766
10 do 45 1,3 do 7 1 do 5 100 cz. komorowy A RT 103 017-515566
15 do 45 1,8 do 8 2,5 do 11 240 2 B RT 140 017-523666
40 do 80 1,9 do 9 2,5 do 17 250 2 B RT 141 017-524166
25 do 90 2,4 do 10 3,5 do 20 300 2 B RT 102 017-514766

Termostaty różnicowe z oddalonym czujnikiem cylindrycznym

Zakres nastaw

(różnica temperatur)

ºC

 Mechaniczna
różnica załącz

Zakres pracy

(element

niskotemperaturowy)

Maksymalna

temperatura

czujnika

ºC

Długkość

kapilary

m

Rodzaj

wypełniania

 Typ Numer katalogowy
0 do 15 2 -30 do 40 65 2 x 5 B RT 270 017D003166
0 do 20 3 20 do 100 200 2 x 10 B RT 271

017D004466

Termostaty do środowisk zagrożonych wybuchem EEx ia IIC T5

Zakres nastaw

(różnica temperatur)

ºC

 Mechaniczna różnica załączeń

Maksymalna

temperatura

czujnika

ºC

Długkość

kapilary

m

Rodzaj

wypełniania

 Typ Numer katalogowy

Przy najniższej

nastawie ºC

Przy najwyższej

nastawie ºC
70 do 150 6 do 25 1,8 do 8 215 2 C RT 107E 017-515366
150 do 250 6,5 do 30 1,8 do 9 300 2 C RT 123E 017-521666

Rodzaje wypełnień:

A - parowe - czujnik nie może być elementem najcieplejszym

B - ardsorpcyjne - czujnik może być zamontowany w dowolnym miejscu

C - częściowe - czujnik nie może być elementem najzimniejszym
